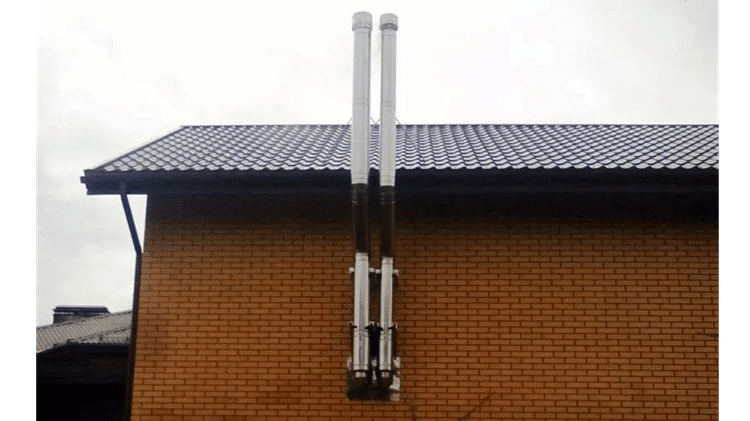

Монтаж димаря через стіну: як правильно зробити в будинку з цегли і дерева

Сьогоднішній ринок опалювального обладнання пропонує широкий асортимент електричних та газових котлів, але твердопаливні агрегати залишаються затребуваними. Вони коштують дешевше, дозволяють обігріти великі площі, працюють автономно, а паливо для них доступно. Щоб пристрій працював справно і залишалося безпечним, потрібно монтаж димаря через стіну. Як це правильно зробити – розглядаємо далі.

Основні вузли конструкції та принцип дії

Димар – споруда, що служить для усунення відпрацьованих газів після згоряння палива назовні. Розташована вона вертикально, а всередині має порожнину. Споруда виконує такі завдання:

• виведення отруйних газів на вулицю (вони небезпечні для людини);
• усунення частинок сажі, які осідають на меблях, потрапляти в організм;
• видалення водяної пари;
• попередження виникнення пожежі.

Перед тим як вивести димар через стіну, слід розглянути принцип його дії. Він полягає в фізичних властивостях газів: при нагріванні їх щільність стає менше, вони стають легше і піднімаються вгору. В результаті в топці повітря стає рідше і в неї поступає свіжий кисень. Хороша тяга забезпечує постійне горіння.

Всі димохідні конструкції мають такі складові частини: горизонтальний ділянку (від котла до стіни), вертикальний короб, засувки і ревізійних люків (вони потрібні для періодичного очищення стінок від сажі). Вгорі димоходу на трубу одягається ковпак, щоб атмосферні опади не проникали всередину.

Класифікація димохідних конструкцій

Перед тим як встановити трубу димоходу через стіну слід розглянути різновиди споруди. По конструкції воно буває одностенным і двустенным. Перший варіант виготовляється з листової сталі. Він коштує недорого і підходить для установки в заміських будинках, дачах. Недоліком вироби є невеликий термін служби. Для ефективної роботи конструкцію доведеться утеплювати.

Двостінні димарі являють собою сендвіч-системи, які рекомендується встановлювати в будинках з дерева. Димар багатошаровий і має низьку теплопровідність, що вкрай важливо для легко займистих матеріалів.

За матеріалом виготовлення конструкції бувають:

• Цегляні. Нерідко для їх спорудження потрібно фундамент, а для правильної кладки – певні будівельні навички. Такий варіант прийнятний при спорудженні каміна в будинку.
• Сталеві. Нержавіючий матеріал коштує дешево, але вимагають зовнішньої теплоізоляції. Якщо цього не зробити, то всередині труб буде накопичуватися конденсат, який вплине на якість тяги. Ще волога може потрапити в топку і погасить полум’я. Розпалити котел знову буде важко.
• Азбестоцементні. Такі вироби є важкими і крихкими. Для їх установки потрібно фундамент. Під впливом гарячих газів і вологи такі вироби руйнуються швидше.
• Керамічні. Такий димар здатний витримувати температуру більше 100 градусів, але потребує теплоізоляції і дбайливої експлуатації. Установка таких труб складна, а коштують вони дорого.
• З сендвіч-труб. Кращий варіант для будівництва димоходу на вулиці. Для виробництва виробу береться дві труби, поміщені один в одного. Між ними є теплоізоляційний шар. Система монтується просто і швидко.

При виборі матеріалу враховуються не тільки технічні характеристики, але і декоративність.

Загальні вимоги до спорудження

Так як правильно вивести димар можна самостійно, слід враховувати технологічні вимоги. Від потужності опалювального обладнання залежить переріз дымовыводящих каналів. При менших параметрах погіршиться тяга і продукти згоряння видаляються повільніше.

Для утворення нормальної тяги краще використовувати круглий димар. Слід зменшити кількість вигинів. Мінімально дозволена висота конструкції – 5 м. Якщо покрівельне покриття схильне до займання, то в області стикання з димоходом на нього надівається іскрогасник.

Біля котла обладнується якісна вентиляція. Довжина внутрішньої частини не більше 1 м, інакше ця ділянка швидко заб’ється сажею, а тяга погіршиться. В димоході передбачається резервуар для збору скупчення конденсату, вікно для обслуговування. Не варто робити згини в 90°.

Переваги і можливі мінуси

Перед тим як вивести трубу від печі через стіну, слід розглянути позитивні та негативні сторони конструкції. Виділяються такі її переваги:

• економія площі всередині приміщення;
• споруда не на початковому етапі зведення будинку, а після його завершення (є оптимальним варіантом при необхідності реконструкції будинку);
• простота обслуговування і ремонту;
• менший обсяг будівельних робіт;
• простота регулювання димаря при необхідності змінити силу тяги;
• високий рівень пожежної безпеки будівлі та опалювального обладнання;
• відсутність необхідності в порушенні цілісності кроквяної системи, немає потреби в пророблення отворів у стелі, даху;
• оптимальний рівень безпеки в плані витоку отруйних газів.

Однак, така конструкція має і недоліки:

• вимагає обов’язкової теплоізоляції;
• невисокий ККД (тепло з них надходить в атмосферу);
• при великій висоті експлуатації конструкції ускладнюється через велику парусність, тому потрібне додаткове кріплення;
• при великій кількості вигинів швидкість виведення продуктів згоряння зменшується.

Щоб вода зі схилу не надходила в димохід, потрібно встановити спеціальні відливи. Іноді конструкція здатна порушувати екстер’єр будівлі.

Підготовка до складання

Перед тим як встановити піч на дачі з виходом труби через стіну, потрібно підготуватися. Для роботи потрібно спецодяг і рукавиці. Якщо буде здійснюватися різання металевих виробів, бажано надіти захисні окуляри.

Підбір інструментів і матеріалів

Для виконання роботи потрібні такі інструменти:

• дриль, обладнання для різання матеріалу;
• термостійкий герметик;
• заклепочник;
• хомути, дюбеля, куточки;
• фольгований будівельний скотч;
• викрутки;
• рівень, висок;
• ніж;
• стрем’янка;
• при роботі з бетонними стінами знадобиться перфоратор.

З матеріалів потрібно сталевий патрубок, за допомогою якого горизонтальний фрагмент з’єднується з котлом. Ще потрібен трійник для підключення труб, коліно (з його допомогою конструкція прямує вгору), опорна консоль. Для кріплення виробів на стіні використовуються кронштейни, дюбеля. З’єднання декількох труб здійснюється за допомогою хомутів. Ще потрібен теплоізоляційний матеріал, захисний ковпак.

Вибір місця розміщення

В будинку є центральні і бічні стіни. Друга розташована з боку скатів і під звісами покрівлі. На цю частину потрапляє рідина під час дощу (якщо не закріплена водостічна система). Над центральними стінами розташовується невеликий покрівельний виступ, тому ризик потрапляння рідини з даху мінімальний.

Краще монтувати дымовыводящую конструкцію з фронтальної стіни. Тут враховується, що на ній по лінії проходження димоходу не повинно бути вікон чи балконів. Якщо доводиться монтувати трубу крізь звис, то облаштовується якісна вогнезахист.

Розрахунок висоти димаря

Так як правильно вивести димар через стіну на вулицю в дерев’яному будинку можна тільки при дотриманні технічних вимог, першим параметром, який враховується, є висота споруди. Він залежить від поверховості будинку. Якщо висота будівлі не перевищує 5 м, то мінімальний параметр висоти конструкції становить 5 м. Якщо знехтувати цим значенням, в будинку конструкція буде диміти в будинку, тяга погіршиться, продуктивність опалювального приладу зменшиться.

Якщо труба буде занадто довгою, збільшиться витрата палива. При висоті будівлі, що перевищує 10 м, основним орієнтиром вважається його коник: він повинен бути нижче димоходу на 0,5 м. На зазначену характеристику впливає переріз труб і потужність опалювального обладнання.

Розрахунок діаметра труби

Внутрішній діаметр конструкції повинен відповідати габаритам патрубка. Будь-яке звуження внутрішнього об’єму труби впливає на формування тяги. На представлене значення впливає потужність обладнання: чим вона вище, тим більше внутрішній діаметр. Керуватися треба стандартними будівельними правилами:

Якщо враховувати всі технологічні особливості монтажу, конструкція простоїть не один десяток років без суттєвих проблем.

Інструкція по монтажу

Тепер слід безпосередньо розглянути, як встановити димар через стіну. Технологія може дещо відрізнятися в залежності від матеріалу, використовуваного для будівництва будівлі.

Підстава з цегли

Якщо стіни цегляні, то монтаж передбачає такі роботи:

• Визначення області виходу конструкції. Вона не повинна порушувати екстер’єр будинку.
• Розмітка стіни. Спочатку визначається місце установки котла. Далі, відміряється висота котла і виводить патрубка. При цьому не можна забувати про протипожежних нормах організації опалення. У потрібному місці робиться розмітка виходу труби. Параметри перевіряються кілька разів.
• Виготовлення отвори. Тут потрібен перфоратор. Діра ізолюється вогнетривким матеріалом. Для бетонних стін або споруд з цегли підходить монтажна піна, азбестове полотно.
• Вставка короби з вогнетривкого матеріалу.

• Закріплення горизонтального елемента димоходу. Труба вставляється всередину патрубка. З’єднання ущільнюється і герметизується жароустойчивым силіконом. Елемент встановлюється строго в центральній частині короба. В отриманих щілинах між трубою і підставою прокладається фольгована мінеральна вата. З вулиці стики закриваються пластиною короби.
• Установка трійника. У його нижній частині фіксується складальник конденсату зі знімною ємністю, яка регулярно очищається. Стики всередині короба не передбачені.
• Кріплення опорної консолі. Для фіксації кронштейна застосовуються дюбелі. Ця частина буде утримувати всю вертикальну конструкцію, тому її потрібно кріпити максимально міцно.
• З’єднання труб. Зробити це неважко: один елемент просто вставляється в інший. Для посилення стиків застосовуються хомути і герметик. Відстань між кріпильними елементами складає 1 м. Якщо існує ризик викривлення конструкції, то крок дозволяється зменшити. Труби краще поєднувати так, щоб рідина не затікала в стики.

По все довжині конструкція фіксується стяжками й кронштейнами. Заборонено фіксувати елементи на швах. Вгорі споруди встановлюється дефлектор або металевий парасолька. Він запобігти потраплянню води або сміття всередину димоходу.

Основа з дерева

Так як вивести димар через стіну дерев’яного будинку можна так само, як і через інші типи підстав, тут насамперед враховуються параметри пожежної безпеки. Спорудження конструкції передбачає такі роботи:

• Визначення області проходу труби та розмітка. Тут враховується відстань до опалювального агрегату.
• Спорудження захисного екрана. Якщо котел не можна встановити на відстані 50 см від стіни, вона закривається цегляною кладкою на всю висоту апарату. Додатково для ізоляції застосовується азбестоцементний лист.
• Виготовлення отвори для короба. На цьому етапі враховується діаметр виробу, а також місце для ізоляційного матеріалу (вкладки з базальтової вати).
• Установка труби. Між її стінками і коробом укладається азбестове полотно. Виводиться елемент строго під прямим кутом. Будь-яке відхилення погіршить роботу котла.
• Кріплення захисного екрана на вулиці. Це сталева пластина, що фіксується на зовнішній стороні стіни. Вона захищає деревину від перегріву і знижує ризик загоряння.
• Монтаж трійника. У нижній його частині кріпиться посудину для збору конденсату.
• Встановлення підпори. Вона прикручується до стіни або впирається про землю. Її завдання – підтримання вертикальної частини конструкції.
• З’єднання димоходу. У внутрішні стики не повинен потрапляти конденсат. Через кожен метр споруда фіксується на стіні кронштейнами. Під час кріплення використовується будівельний рівень, щоб витримати строго вертикальне положення труби. Останній фіксатор встановлюється під дахом.

В останню чергу на трубу одягається захисний грибок.

Розрахунок конструкції і правила установки

Так як вивести димар через стіну дерев’яного домаили цегляна споруда потрібно правильно, слід враховувати такі правила:

• дымовыводящая труба стосується будь-яких частин та матеріалів, які легко спалахують (вони часто тліють, виділяючи токсини);
• при фіксації зовнішньої частини дотримуються кути відхилення;
• на нижній ділянці обов’язково передбачається місце для збору зібралася рідини (якщо вона потрапить в топку, полум’я згасне і розпалити його знову буде важко);
• верхня частина конструкції розташовується трохи вище гребеня даху, щоб дим здувається вітром;
• поряд з коробом, через який просажена труба, не повинно бути ніяких інших комунікацій, проводів;
• незалежно від матеріалу димоходу, його горизонтальна частина вводиться в стіну під прямим кутом.

Перед тим як зробити димар через стіну в дерев’яному будинку, слід обробити її антисептиком і рідиною, що збільшує його стійкість до займання.

Перевірка системи

Перед першим запуском потрібно перевірити тягу в топці. Для цього досить помістити туди вологу руку. Якщо відчувається легкий подих, можна розпалити вогонь. При правильно встановленому димоході в приміщенні не з’явиться дим або неприємний запах горілого.

Вибір ізоляційних матеріалів

Отже, як правильно встановити піч в будинку з димоходом через стенууже зрозуміло, тому потрібно розглянути питання про утеплення зовнішньої частини конструкції. Якщо використовується сендвіч-система, то цю процедуру можна не проводити (крім місця проходу елемента крізь стіну). Утеплювач повинен бути вогнетривким. Дозволено застосовувати такі матеріали:

• Кам’яна вата. Це оптимальний варіант для дерев’яного будинку. Матеріал простий у використанні, не містить шкідливих речовин, не горить і не тліє. Вата не тільки не горить, але і запобігає поширення відкритого полум’я.
• Азбест. Багато майстрів відмовляються від його використання. У складі матеріалу присутні токсичні речовини-канцерогени. Однак, він володіє високими ізоляційними якостями і ніяк не контактує з людиною.
• Суперсил. Сучасний утеплювач, який не горить, забезпечує хорошу ізоляцію. Недоліком матеріалу вважається його висока вартість.
• Базальтовий картон. Для нього характерний тривалий термін експлуатації. Ізолятор відносно дешевий, стійкий до впливу високої температури. У складі матеріалу немає токсичних речовин, а за якостями він краще мінеральної вати.

Утеплена конструкція може виглядати не дуже презентабельно, але без цього етапу не обійтися. Без утеплення всередині конструкції буде збиратися конденсат. Він не тільки погіршить вологу, але й буде негативно впливати на метал.

Правила пожежної безпеки

Відстань від цегляної стіни до димоходу становить 130 мм. Якщо споруда дерев’яна, то цей параметр збільшується до 260 мм При проходженні труб в безпосередній близькості до крокв або легко займисті матеріали, ці місця повинні бути ізольовані.

При використанні твердопаливного обладнання димар оснащується металевим сітчастим іскрогасником незалежно від матеріалу, з якого побудований будинок. Розмір комірки не перевищує 5*5 мм. Крім того, існують і інші правила:

• оголовок димоходу повинен розташовуватися правильно щодо дах=і;
• для зменшення конденсації вологи температура на виході конструкції повинна на 15°С перевищувати температуру точки роси (60°С);
• якщо висота димаря менше 5 м, то потрібно установка димоотсоса з електричним приводом.

Зовнішня стіна відокремлюється від конструкції азбестоцементним листом або базальтової накладкою.

Помилки в монтажі димаря

Так як правильно встановити піч у хаті і вивести трубу через стіну виходить не завжди, слід розглянути найпоширеніші помилки монтажу, щоб уникнути їх. Некоректна робота конструкції можлива в таких випадках:

• Недостатня кількість утеплювача на стику елементів. У цьому випадку труба буде перегріватися.
• Наявність стиків у місцях проходження через стіну або покрівельний звис. Такий монтаж підвищує ризик загоряння капітальної споруди.
• Не дотримано положення труби. Вона встановлюється строго вертикально. При утепленні капітальних стін пінопластом або мінеральною ватою для кріплення димоходу використовуються довгі дюбеля.
• Відсутній відлив на бічному схилі покрівлі. У цьому випадку опади можуть потрапити на утеплювач і погіршити його функції.
• Недостатня загальна висота вертикальної частини. Ця помилка призводить до погіршення тяги.

Проблеми виникають при використанні неякісного ізолюючого матеріалу. Дешевий утеплювач з часом збігається, тому існує ймовірність локального перегріву деяких частин димоходу.

Поради фахівців

Перед купівлею необхідних матеріалів для облаштування зовнішнього димоходу визначається потужність обладнання. Вона впливає на діаметр труб. Ще можна скористатися такими порадами фахівців:

• якщо опалювальне обладнання оснащене примусовою тягою, то необов’язково нарощувати вертикальний ділянку конструкції, досить вивести горизонтальну трубу;
• занадто довгий горизонтальний ділянку сприяє уповільненню димового потоку (значення не повинно перевищувати 1-1,5 м);

Ревізійні отвори облаштовуються не тільки на зовнішній частині конструкції, але і на внутрішньому горизонтальному елементі.

Строк експлуатації зовнішнього димоходу

Термін служби конструкції залежить від матеріалу виготовлення та правильності монтажу. Керамічні труби при правильному використанні буду виконувати свою функцію до 40 років. Цегляний димар можна експлуатувати понад 50 років. Нержавіючу сталь доведеться поміняти через 15-20 років, але тут все залежить від товщини металу. Оцинковка має найкоротший термін служби: до 10 років.

На довговічність конструкції впливає температура нагрівання газів, що відходять. Якісна сендвіч-система простоїть до 20 років. Споруди служать довше, якщо опалювальне обладнання працює на газу або пеллетах.

Коротко про головне…

Димарі бувають одно – і двостінними. За матеріалом виготовлення виділяються металеві, цегляні споруди і конструкції з сендвіч-труб. Останній варіант є оптимальним для приватних будинків. При монтажі димаря дотримуються правила розміщення в приміщенні. Від правильності визначення діаметра та висоти конструкції залежить її функціональність, а також наявність тяги в опалювальному обладнанні.

Технологія монтажу через дерев’яну і цегляну стіну однакова, але є деякі нюанси: деревина більше схильна до запалення і вимагає максимального захисту. Під час монтажу потрібно дотримуватися пожежні норми, а також враховувати можливі помилки.
