Шиповидна мембрана для фундаменту використовується там, де потрібно одночасно захистити гідроізоляцію, відвести воду від конструкції та зменшити ризик зволоження підземної частини будівлі. Щоб вона справді працювала, важливо не лише правильно вибрати тип матеріалу, а й дотриматися базового правила орієнтації шипів, вимог до кріплення, нахлестів, герметизації та зворотної засипки. Нижче розглянемо, як виконується монтаж шиповидної мембрани на вертикальних і горизонтальних поверхнях та яких помилок слід уникати.
Шиповидна мембрана для гідроізоляції фундаменту: призначення та функції
Шиповидна мембрана для гідроізоляції фундаменту є профільованим матеріалом, який створює між стіною та ґрунтом функціональний захисний прошарок. Її застосовують у конструкціях фундаментів, підвалів, цокольних поверхів, підземних споруд і підпірних стін, де конструкції постійно контактують із ґрунтовою вологою та атмосферними опадами.
Основне призначення такого матеріалу — захист фундаменту від вологи та збереження цілісності гідроізоляційного шару. Під час зворотної засипки саме мембрана приймає на себе механічний вплив ґрунту, щебеню та випадкових твердих включень, тому бітумне або інше гідроізоляційне покриття не пошкоджується. Це особливо важливо для підземних частин будинку, де навіть локальний дефект може призвести до проникнення води в підвал чи технічне приміщення.
Крім захисної функції, шиповидна мембрана працює як дренажний прошарок. Завдяки рельєфній поверхні формується канал для стікання води вниз до дренажної системи. У разі правильного монтажу зменшується гідростатичний тиск на стіну, а волога не затримується безпосередньо біля конструкції.
- захищає гідроізоляційний шар від механічних пошкоджень;
- створює дренажний повітряний зазор між мембраною і стіною;
- відводить воду вниз до дренажу;
- зменшує тиск вологи та ґрунту на конструкцію;
- перешкоджає накопиченню води біля фундаменту;
- підвищує довговічність фундаменту, підвалів і підпірних стін.
Саме тому шиповидна мембрана сьогодні розглядається не як додатковий, а як практично обов’язковий елемент у системі захисту підземних конструкцій від ґрунтової вологи та атмосферних опадів.
Універсальне правило орієнтації шипів: шипи до фундаменту
Головне правило, яке потрібно запам’ятати під час монтажу, звучить просто: у більшості випадків шипи шиповидної мембрани мають бути спрямовані до фундаменту. Саме така орієнтація шиповидної мембрани дозволяє створити між профільованим полотном і стіною дренажний повітряний зазор. Цей зазор не є порожниною «для повітря» в побутовому розумінні, а працює як вертикальний канал, через який вода може вільно стікати вниз.
Коли шипи прилягають до стіни, між мембраною і фундаментом формується система порожнин. Волога, яка потрапляє з боку ґрунту, не притискається суцільно до гідроізоляції, а перехоплюється і спрямовується вниз. У результаті знижується ризик тривалого контакту стіни з вологою, а захист фундаменту від вологи стає значно ефективнішим.
Таке рішення також добре працює як захист гідроізоляційного шару від механічних пошкоджень. Під час зворотної засипки тиск ґрунту розподіляється через профільовану поверхню мембрани, а не безпосередньо по гідроізоляції. Якщо ж мембрану встановити неправильно, частина її дренажної функції втрачається, а вода може затримуватися біля конструкції.
Для вертикальних стін фундаменту, підвалів і підпірних стін саме орієнтація шипів до фундаменту вважається універсальним і найбезпечнішим рішенням. Воно забезпечує одночасно три важливі переваги: захист гідроізоляції, формування дренажного каналу та зниження контакту вологи зі стіною.
Гладка сторона назовні до ґрунту
Якщо шипи мають бути до фундаменту, то зовнішня гладка сторона мембрани повинна бути звернена до ґрунту. Це потрібно для того, щоб частинки ґрунту не забивали профільовану структуру ззовні, а вода могла безперешкодно стікати вниз через внутрішній дренажний простір.
Гладка сторона назовні до ґрунту також полегшує ковзання ґрунту під час природних сезонних деформацій. За рахунок цього зменшується ризик зсуву засипки, локального тиску на окремі ділянки та пошкодження мембрани. Для підземних конструкцій це важливо, бо будь-яке зайве навантаження з боку ґрунту з часом може позначитися на стані гідроізоляції.
Коли орієнтація залежить від призначення
Хоча універсальне правило для фундаменту — шипи до стіни, остаточна схема укладання іноді залежить від завдання конкретного вузла. Якщо матеріал застосовують переважно як механічний захист гідроізоляції на вертикальній поверхні, дотримуються саме цього правила. Якщо ж використовується дренажна мембрана з геотекстилем, важливо, щоб фільтраційний шар був розташований з боку надходження води та ґрунтових частинок, тобто з боку засипки.
У горизонтальних конструкціях, наприклад під бетонною основою або під стяжкою, орієнтація може змінюватися залежно від складу «пирога» підлоги чи майданчика. Там шипи можуть бути спрямовані вгору або вниз відповідно до проєктного рішення: для розподілу навантаження, дренажу, розриву капілярного підсосу або захисту нижніх шарів. Тому для горизонтального монтажу завжди потрібно враховувати не лише саму мембрану, а й усі прилеглі шари конструкції.
Види шиповидної мембрани та вибір за призначенням
Щоб шиповидна мембрана працювала правильно, її потрібно підбирати не лише за ціною чи товщиною, а передусім за функцією. Основні варіанти — мембрана без геотекстилю для захисту гідроізоляції та мембрана з геотекстилем для дренажу. Також важливе значення має щільність мембрани: 400, 500, 600 г/м². Чим вищі навантаження і складніші умови експлуатації, тим міцнішим має бути матеріал.
Для стандартного захисту стін фундаменту часто використовують вироби щільністю 400 г/м². Це поширене рішення для приватного будівництва, де мембрана виконує захисну й частково дренажну функцію. Щільність 500 г/м² доречна там, де очікується більший тиск ґрунту або складніші умови засипки. Мембрани 600 г/м² обирають для ділянок із підвищеним механічним навантаженням, для глибших підземних конструкцій, підпірних стін, майданчиків, доріг або інших відповідальних вузлів.
| Тип мембрани | Основне призначення | Де застосовують | Рекомендована щільність |
|---|---|---|---|
| Без геотекстилю | Механічний захист гідроізоляції, створення дренажного зазору | Фундаменти, підвали, цокольні стіни | 400–500 г/м² |
| З геотекстилем | Дренаж і фільтрація, захист каналу від замулення | Дренажні системи, вимощення, покрівлі, дороги, підземні споруди | 500–600 г/м² |
Мембрана без геотекстилю
Мембрана без геотекстилю найчастіше використовується як захисний шар для гідроізоляції фундаменту. Її головне завдання — не дати ґрунту та засипці пошкодити бітумне покриття, рулонну ізоляцію або інший гідроізоляційний матеріал. Водночас профільована форма створює простір для відведення вологи вниз.
Такий варіант доцільний там, де основну фільтраційну функцію вже виконує окремий дренажний шар або коли потрібно насамперед убезпечити гідроізоляцію від механічного впливу.
Мембрана з геотекстилем для дренажу
Мембрана з геотекстилем для дренажу поєднує профільовану основу та фільтраційний шар. Геотекстиль пропускає воду, але затримує дрібні частинки ґрунту, тому дренажний канал не замулюється. Це особливо важливо для конструкцій, де потрібно забезпечити тривале й стабільне водовідведення без втрати пропускної здатності.
Таку дренажну мембрану застосовують у вимощенні навколо фундаменту, у дренажних вузлах підземних стін, під бетонними покриттями, на дорогах і експлуатованих покрівлях. У цих системах геотекстильний шар не просто доповнює мембрану, а є критично важливою частиною фільтрації.

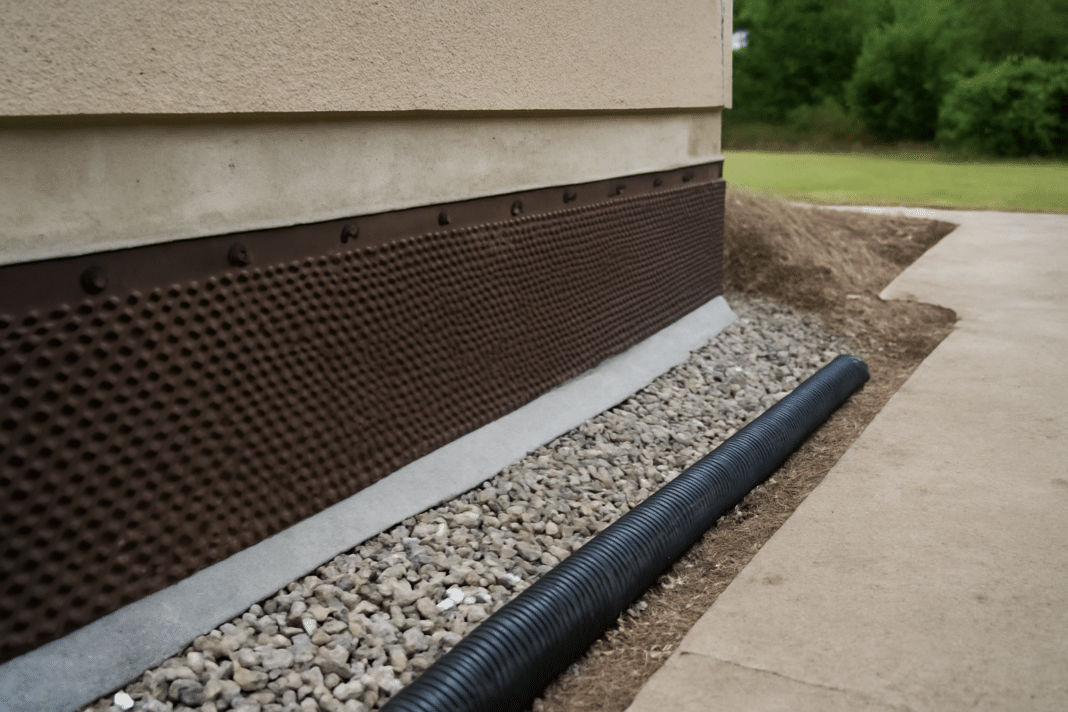

Монтаж шиповидної мембрани на вертикальних поверхнях
Монтаж на вертикальних поверхнях виконується на фундаментах, стінах підвалів, цокольних конструкціях, підпірних стінах та інших заглиблених елементах. Якість цього етапу безпосередньо впливає на те, чи буде гідроізоляція фундаменту справді захищеною після зворотної засипки.
Роботи починають після завершення гідроізоляції. Основа має бути готовою до контакту з мембраною, а сам матеріал — підібраним за щільністю і призначенням. Полотна зазвичай розкочують вертикально зверху вниз або монтують смугами знизу вгору, залежно від зручності доступу та висоти стіни. Універсальне правило при цьому незмінне: шипи до фундаменту, гладка сторона назовні до ґрунту.
Важливо одразу передбачити, на яку висоту піднімати матеріал. Мембрана має заходити щонайменше на 10 см вище краю гідроізоляції або на 10–30 см вище рівня засипки ґрунту. Це захищає верхню межу вузла від потрапляння вологи, бруду та дрібного сміття.
Підготовка поверхні
Перед початком монтажу потрібна підготовка чистої, рівної та сухої поверхні. На стіні не повинно бути залишків землі, пилу, напливів розчину, гострих виступів, тріщин, раковин та інших дефектів, які можуть пошкодити мембрану або завадити щільному приляганню.
Якщо є пошкодження бетону чи кладки, їх потрібно відремонтувати. Нерівності вирівнюють, а ділянки з відшарованою гідроізоляцією відновлюють до початку монтажу. Основа має бути достатньо сухою, щоб кріплення трималися надійно, а герметизація стиків не втрачала ефективності.
Кріплення, нахлест і герметизація
Для вертикального монтажу використовують механічне кріплення дюбелями, цвяхами або притискними планками. Зазвичай фіксацію виконують у верхній частині полотна та по лініях стику. Орієнтовний крок кріплення — близько 30 см. Такий інтервал дозволяє надійно утримувати мембрану під час засипки й запобігати її відхиленню від стіни.
Сусідні полотна укладають з нахлестом 10–20 см або близько 20 см, залежно від профілю та рекомендацій виробника. Дуже важливо, щоб нахлест був рівномірним по всій висоті. Якщо стики залишити незахищеними, у них може потрапляти ґрунт, а дренажний канал поступово втратить пропускну здатність.
Для надійності виконують герметизацію стиків бутилкаучуковою стрічкою. Вона допомагає ущільнити місця з’єднання полотен, запобігає проникненню дрібних частинок у шви та підвищує стабільність усієї системи.
Верхній і нижній край мембрани
Верхній край мембрани повинен бути виведений вище рівня зворотної засипки. Практичне правило — залишати його на 10–30 см вище рівня засипки ґрунту або щонайменше на 10 см вище краю гідроізоляції. Це не дає волозі з поверхні одразу потрапляти в зону контакту стіни та засипки.
Захист верхнього краю притискною планкою є бажаним рішенням для більшості об’єктів. Планка фіксує мембрану, прикриває край від пошкоджень і не допускає потрапляння сміття в дренажний зазор. Нижній край повинен бути узгоджений із дренажною системою, щоб вода мала куди відводитися, а не накопичувалася внизу біля підошви фундаменту.
Кути, труби та кабелі
На зовнішніх і внутрішніх кутах мембрану заводять із загином, зберігаючи цілісність полотна, де це можливо. Якщо без стику не обійтися, його виконують з достатнім нахлестом і герметизують. На кутах особливо важливо уникати натягу, бо саме там матеріал найчастіше деформується під час засипки.
У місцях проходу труб і кабелів виконують V-подібний виріз, після чого мембрану акуратно заводять навколо елемента. Далі використовують латки з того самого матеріалу та герметизацію, щоб відновити цілісність шару. Усі проходи комунікацій повинні бути щільно оформлені, інакше саме в цих місцях виникають локальні зони проникнення вологи та забруднення дренажного простору.
Горизонтальний монтаж: вимощення, під бетон, дороги та покрівлі
Горизонтальний монтаж шиповидної мембрани застосовують у вимощенні навколо фундаменту, під бетонною стяжкою, на бетонних дорогах, майданчиках і покрівлях. У таких системах мембрана допомагає розірвати капілярний підсос, перерозподілити вологу, захистити нижні шари конструкції та забезпечити дренаж.
Основа під укладання має бути стабільною. Якщо це ґрунт, його попередньо ущільнюють. Далі, залежно від конструкції, влаштовують шар піску, геотекстилю, щебеню та інші необхідні прошарки. Для ділянок із дренажною функцією особливо важливо дотримуватися послідовності шарів, щоб вода не затримувалася в тілі конструкції.
- ущільнений ґрунт як основа;
- вирівнювальний шар піску за потреби;
- геотекстиль для розділення або фільтрації;
- шиповидна мембрана у проєктному положенні;
- щебінь, бетонна стяжка або інший верхній конструктивний шар;
- забезпечення ухилу для відведення води.
У дорожніх і покрівельних конструкціях особливо важливо підібрати матеріал за щільністю. Тут частіше використовують міцніші рішення 500 або 600 г/м², оскільки навантаження на покриття значно вищі, ніж у звичайному пристінному дренажі.
Шиповидна мембрана для влаштування вимощення
У вимощенні навколо фундаменту шиповидна мембрана допомагає відвести воду від будівлі та зменшити зволоження прилеглого ґрунту. Це напряму впливає на довговічність фундаменту, оскільки волога біля стіни сприяє промерзанню, сезонному здиманню ґрунту та підвищеному навантаженню на підземну частину будинку.
Обов’язкова умова — ухил від будівлі для відведення води. Якщо вимощення виконане без ухилу або з помилковим нахилом до стіни, навіть якісна мембрана не забезпечить потрібного результату. Вода просто накопичуватиметься біля фундаменту.
Монтаж з геотекстильним шаром для дренажу
Під час улаштування горизонтальних дренажних зон доцільно використовувати мембрану з геотекстильним шаром для дренажу. Геотекстиль працює як фільтрація: пропускає воду, але не допускає замулення дренажного каналу дрібноземом. Це особливо важливо під вимощенням, на покрівлях і в дорожніх конструкціях, де вода має відводитися довго і стабільно.
За правильного монтажу геотекстиль розташовують з боку надходження води та частинок ґрунту. Завдяки цьому дренажний канал залишається працездатним, а система не втрачає ефективності вже після перших сезонів експлуатації.
Типові помилки монтажу шиповидної мембрани та їх наслідки
Навіть якісна шиповидна мембрана не виконає свою функцію, якщо допустити помилки під час монтажу. Найчастіше проблеми виникають через неправильну орієнтацію полотен, слабке кріплення, неякісну герметизацію нахлестів і порушення правил зворотної засипки.
- переплутана орієнтація шипів;
- відсутність дренажного повітряного зазору;
- занадто малий або нерівномірний нахлест;
- відсутність герметизації стиків бутилкаучуковою стрічкою;
- рідке або слабке механічне кріплення;
- пошкодження верхнього краю через відсутність притискної планки;
- груба зворотна засипка без пошарового ущільнення ґрунту.
Неправильна орієнтація мембрани
Найкритичніша помилка — неправильна орієнтація мембрани. Якщо на вертикальній стіні перевернути її так, що дренажний зазор не формується належним чином, вода може затримуватися біля фундаменту. У результаті погіршується відведення вологи, підвищується навантаження на гідроізоляцію, а стіна довше залишається мокрою.
Така помилка часто не помітна відразу, але з часом може проявитися у вигляді сирості, плям у підвалі, відшарування оздоблення або пришвидшеного старіння гідроізоляційного шару.
Недостатнє кріплення та неущільнена засипка
Якщо мембрану закріпили недостатньо надійно, під час зворотної засипки вона може зміщуватися, відходити від стіни або деформуватися. Тому кріплення дюбелями, цвяхами або притискними планками з кроком близько 30 см не можна ігнорувати.
Не менш важливе пошарове ущільнення ґрунту під час зворотної засипки. Якщо ґрунт просто скинути в котлован без контролю ущільнення, можливі локальні просідання, нерівномірний тиск на мембрану та пошкодження всього вузла. У підсумку страждають і дренаж, і захист гідроізоляції.
Практичні поради для правильного монтажу шиповидної мембрани
Щоб шиповидна мембрана справді забезпечувала захист від ґрунтової вологи та атмосферних опадів, важливо дотримуватися кількох базових правил на всіх етапах робіт. Найкращий результат дає не окрема дія, а правильне поєднання вибору матеріалу, підготовки основи та акуратного монтажу.
- для вертикальних стін дотримуйтесь універсального правила: шипи до фундаменту, гладка сторона до ґрунту;
- обирайте мембрану без геотекстилю для захисту гідроізоляції, а мембрану з геотекстилем — для дренажу та фільтрації;
- підбирайте щільність мембрани 400, 500 або 600 г/м² відповідно до навантаження;
- монтуйте матеріал лише на чисту, рівну та суху поверхню;
- витримуйте нахлест 10–20 см і обов’язково виконуйте герметизацію нахлестів бутилкаучуковою стрічкою;
- застосовуйте надійне кріплення дюбелями, цвяхами або притискними планками з кроком близько 30 см;
- виводьте верхній край мембрани на 10–30 см вище рівня засипки ґрунту та закривайте його притискною планкою;
- акуратно оформлюйте кути, труби та кабелі, не залишаючи відкритих стиків;
- поєднуйте вертикальний і горизонтальний монтаж у єдину систему водовідведення;
- у вимощенні, під бетонною стяжкою, на дорогах і покрівлях обов’язково забезпечуйте правильний ухил і працездатність дренажного шляху.
Якщо дотриматися цих правил, шиповидна мембрана буде працювати не як формальний додаток до гідроізоляції фундаменту, а як повноцінний елемент довговічної дренажної системи.
